一、 概述

   氧化鋯煙氣氧量分析儀是近幾十年發展起來的新型測氧器，因其具有結構簡單、維護方便、反應速度快、測量范圍廣等特點，而廣泛應用于電力、冶金、供暖、建材、電子等部門，分析各種工業鍋爐及窯爐中煙氣的氧含量，提高燃燒效率，節約能源，減少環境污染。

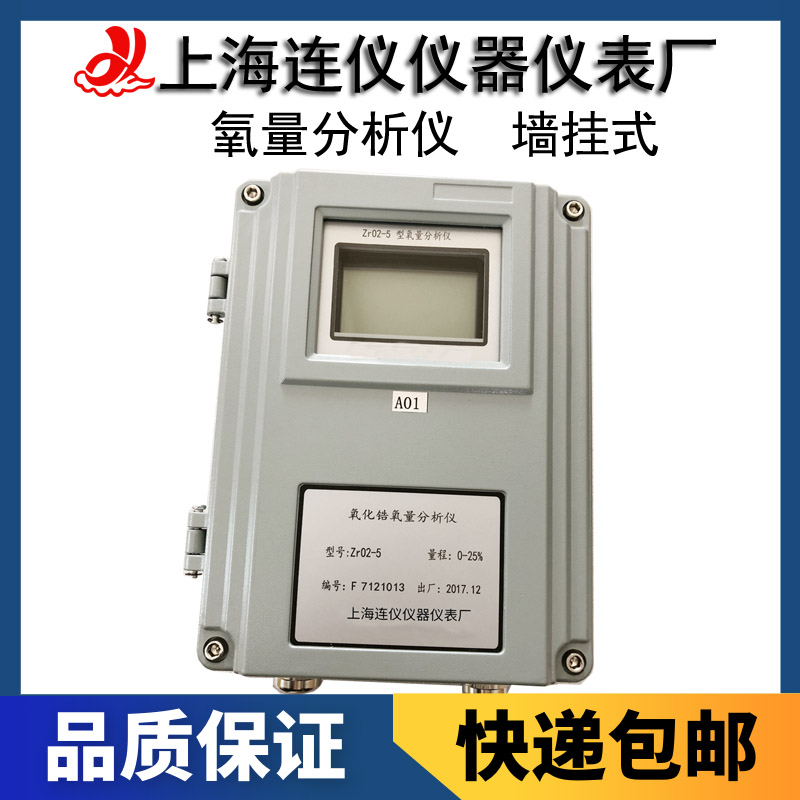

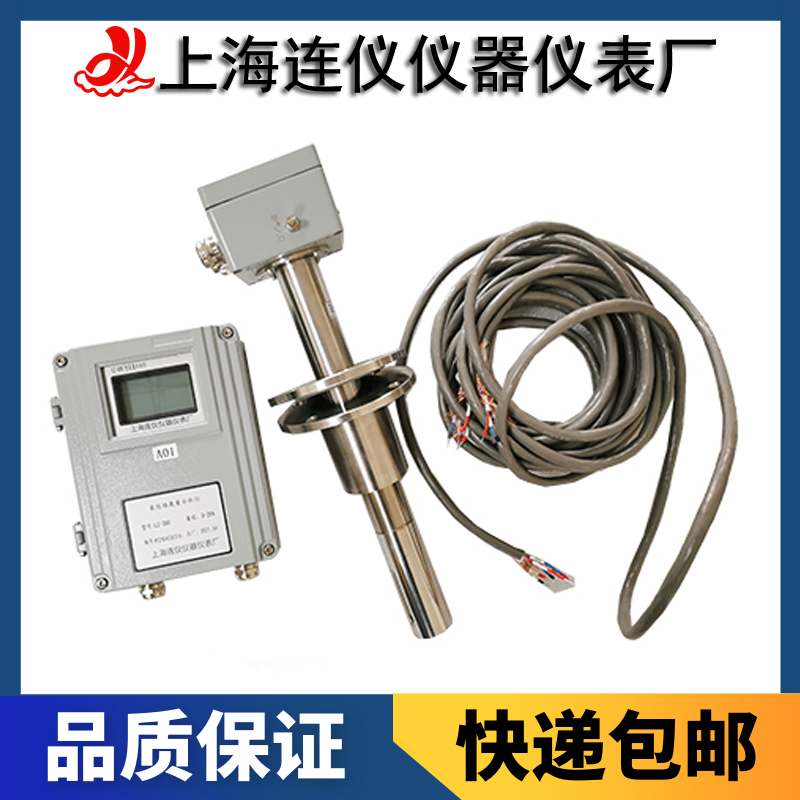

   氧化鋯氧量分析儀由轉換器和檢測器（俗稱氧探頭）組成，在檢測器的核心元件氧化鋯濃差電池上，采用了納米材料和xj****的生產工藝，在電極涂層上添加抑制電極老化的添加劑。大大提高了氧化鋯測量探頭的精度和使用壽命。檢測器采用直插式探頭結構，不需取樣系統，能及燒時反映鍋爐內燃燒狀況，如與自控裝置配合使用，可有效地控制燃狀況。轉換器采用單片機智能化設計，漢字液晶顯示，使數據顯示、功能控制更具有人性化；可與各類型DCS數據接入設備連接。使儀表的操作變的簡單，容易掌握。

   具有以下特點：

1. 通用性較強，可以直接替換其它廠家氧量分析儀。

2. 大屏幕LCD顯示。

3. 全中文操作菜單(出口產品可以提供英文菜單)。

4. 氧量量程0-２５％內自由設定（***低量程0-5%）。

5. 溫度采用PID控溫，恒溫點７００℃和７５０℃（可現場選擇）。

6. 可設置氧量上、下限報警指示，溫度上、下限報警指示。

7. 本底電勢一鍵校正。

8. 可用標準氣在線校準。

9.  4-20mA標準電流輸出與主電路光電隔離，可直接遠傳進入DCS系統。

10. 多種故障信息提示。

二、工作原理

      氧化鋯是一種高溫電解質濃差電池，在數百度的高溫環境下，具有能產生氧離子遷移的導電性能，由于被測氣體（煙氣或其它氣體）與參比氣體（空氣或其它氣體）在氧化鋯兩側鉑電極的氧分壓不同，在兩極間有一定數量的氧離子遷移而產生了氧濃差電勢，其電勢值與氧濃度的關系，可以用能斯特（Nernst）公式來表示：

             E=RT/4F×LnP₁/P₂

式中：E—氧濃差電勢（V）

      R—理想氣體常數（8.314J/moLK）

      T—******溫度值（K）

      F—法拉第常數（96500c/moL）

      P1—參比氣體分壓（空氣）

      P2—被測氣體分壓

變送器把所測量出的數據，經單片機計算轉換，將氧含量在液晶屏上顯示出來，同時轉換成電流信號供計算機或計錄儀使用。

三、 技術指標

量    程： 0.01～25.0% (可編程)

     輸出信號： 4 ～20mA 負載電阻≤500Ω 隔離

     重復性：   滿量程的±0.5%

     基本誤差： ≤±1%（滿量程）

     穩定性：   ≤±1%（儀器連續檢定4h）

     響應時間： 接入標氣，5秒內達到90%的響應

_---         電源及功耗：電源220VAC 50~60Hz，功率≤150W

樣氣溫度：   ≤650℃

樣氣壓力范圍：±5KPa

防護等級：IP65

     檢測器長度：  0.4m;0.8m;1.0m;1.2m；（其他長度可根據用戶要求生產）

    四、 檢測器的構造

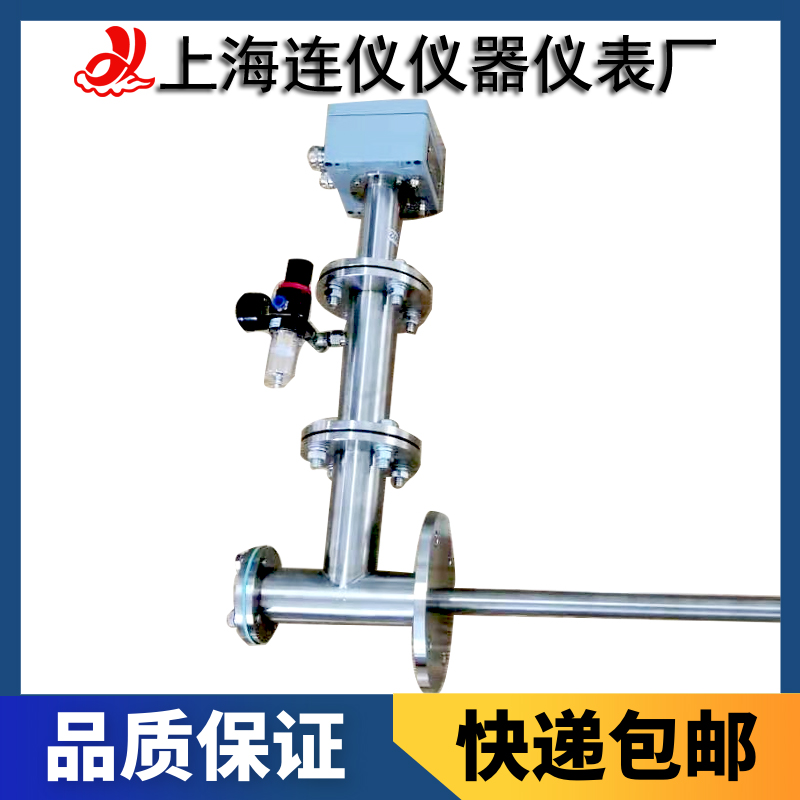

     檢測器由防塵裝置、氧化鋯管、加熱爐、熱電偶、氣體導管、接線盒以及殼體等主要部件組成。整個裝置采用全封閉型結構，以增加整個裝置的密封性能，提高使用壽命。對高粉塵的檢測環境，為達到更好的過濾效果，加裝了多孔陶瓷過濾器。

檢測器內的氧化鋯管是核心元件 ，屬陶瓷易碎品，運輸和安裝使用過程中應避免劇烈震動，以免損壞。檢測器內加熱爐的作用是提供氧化鋯元件正常工作所需的溫度，為延長加熱爐的壽命，在工藝上作了特殊的處理。因檢測器本身帶有加熱裝置，從而在低于700℃的環境中能正常工作。
